伴随着经济的繁荣，中小城市的建设发展。商业建筑为适应现在的需求朝大型化、高层化方向发展，其主要特点：建设规模大;各层平面大范围开口，都给建筑材料、建筑设计提出了更高的要求。

在建造大型商场过程中，划分防火分区时运用复合型防火卷帘来代替传统的防火墙，可以实现商业建筑宽敞、通透的要求。大型工程中往往需要安装数十个甚至上百个防火卷帘门，防火卷帘防火控制便成了一道保证质量的必备工序。对于单个防火卷帘的控制不必多说，这里主要讲述的是对于大型商场防火卷帘群控技术的探讨。

商场地下层防火卷帘平面布置图

上图为一大型商场地下防火层平面示意图，其中分为四个主营业区，中间为自动扶梯和共享空间，共安装28个防火卷帘，下面就以上图为实例讲解相关防火卷帘控制方案。

一、 防火卷帘组消防联动的控制接线方式

单个卷帘控制(单控)

即将每个防火卷帘分别设定为一个控制单元，发生火灾时，分别将联动控制降至中位(距地18 m)和底位两步动作，并接收其行程开关发出的位置信号。这种控制方法优点是系统较为明了、线路简化。而在大中型系统中由于其控制线路太多、安装复杂、故障点多不适合采用，另外控制模块价格较贵，而使用数量又多，会引起造价偏高。

分区控制(区控)

将一个防火分区的所有防火卷帘设定为一组，并且仅为该组配制一个防火卷帘控制模块，如图1中四个防火分区，则只要设置4个防火卷帘控制模块便可。

区控方式防火卷帘控制编程方案

从图表中可以看出防火卷帘的组合特点，4个放火分区共设有28个防火卷帘，每个区需联动的卷帘数量为10个，必然有部分卷帘处于公用状况。例如Ⅰ区火灾确认后，防火卷帘JL1、J L2、JL3随同 封闭本区(Ⅰ区)的卷帘一起动作下降，当Ⅳ区发生火灾时也要同封闭Ⅳ区的卷帘一起动作下 降。这也是区控方式的控制特点，在设计其控制线路时就要注意到此类卷帘应具备可分别接受两个控制信号控制的功能，实施区控方式时要对原有防火卷帘的电控箱控制原理图进行较大的修改。

分组控制(组控)

为使系统更为简捷、可靠，又节省投资，在工程实践中，将线路进一步优化，采取分组控制方式(组控方式)。这种防火卷帘控制方式考虑到了不同防火卷帘位置关系的同时也考虑到了防火区域的化分，这样封闭某个防火分区转换为关闭几个组的防火卷帘便可。

组控方式防火卷帘控制编程方案

从表中可以看出，4个防火分区的防火卷帘共分为8个组，封闭每个区时只需控制3个组，其 中2/3的组处于公用状态。

二、组控方式的具体执行方案

a：为每组中部的防火卷帘配置控制模块(此卷帘门仍称为模块控制型卷帘)，其直流继电器输 出接点数量≥4个，对本组其他防火卷帘进行控制。

b：以Ⅰ区为例，将本区的3个编址控制模块用总线连接起来，并联动控制。

组控方式Ⅰ区防火卷帘联动控制框图

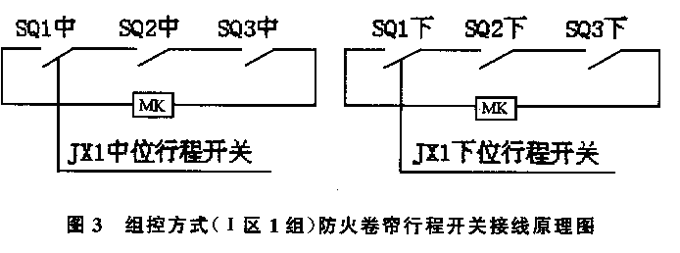

C：组控方式防火卷帘行程开关接线原理

组控方式防火卷帘行程开关接线原理

d：当接收到系统控制卷帘下降信号时，即可联动控制几个卷帘组整体下降，满足火灾时封闭防火分区的要求。防火卷帘的动作仍为两步。

e。防火卷帘的位置状态确认是将本组防火卷帘行程开关的常开接点按“与”关系连起来，接入输入模块中，送入消防控制室。

三、防火卷帘组控方式的主要特点如下

1、控制思路清晰、简捷，系统更为灵活、可靠。

2、直流电路控制简化，减少了控制的复杂程度。继电器的输出接点数目大为减少，多也就

3、常开，一般一只继电器即可满足要求，使电控原理进一步简化。

4、卷帘之间的控制线路数量大为减少，利于施工和维修。

四、联动防火卷帘控制信号控制

1、疏散通道上的防火卷帘门应按下列程序自动控制下降：( 1)感烟探测器动作后，卷帘下降至距地(楼)面1。8 m并接受其反馈信号;(2)感温探测器动 作后，卷帘门下降到底并接受其反馈信号。

2、用作防火分隔的防火卷帘，火灾探测器动作后 ，卷帘门下降到底并接受其反馈信号。条文说明中阐述：对防火卷帘，一般都以两个探测器的“与”门信号作为控制信号比较安全。

上述规范条文说明的要求应该是一个较为原则的东西。在实际应用中，对于分隔各防火分区 的防火卷帘组，由于火灾时是成组关闭防火卷帘而不是只在有烟火附近关闭相应的卷帘，火灾 自动报警信号方案的选择更为重要。笔者认为组内用于封闭楼梯间、前室、扶梯口等疏散通 道处的防火卷帘，应在其疏散侧或两侧布置感烟探测器和感温探测器各一个并进行编制，这 类卷帘门火灾时为两步动作;其余卷帘门一侧或两侧只布置一个感烟探测器即可，这类卷帘 门火灾时为一步动作，直接下降到底位，起到迅速挡烟和限制火势蔓延的作用。组内任意两 个感烟探测器同时动作作为一步到底的卷帘门和疏散通道卷帘门步动作的控制信号，而 疏散通道卷帘门本身任意一个感温探测器动作作为其下降到底的控制信号。不以一个探测器 的报警信号来启动防火卷帘(组)，主要考虑到探测器的误报。通常探测器误报引起停空调、启动防排烟风机等，并不会造成很大的影响和后果，而若探测器误报引起防火卷帘组的误动作，会在营业厅内造成不必要的惊慌和混乱。上述方案在实际工作中已经得到了很好的应用 。

另外，启动防火卷帘两次下降并且有位置信号反馈，通常需要控制模块和输入模块各2个， 目前有很多厂家推出了双输入双输出控制模块可以代替以上4个模块，它可控制防火卷帘的 两步动作并将其中、下位置信号都输入到总线上，这给设计和施工带来了便利，还可以降低系统的造价。

综上所述，对于现代大型商场等建筑而言，好使用组控方案，满足现代防火卷帘使用的要求，便于控制，达到安全要求。
